光伏逆變器專用電容解決方案:如何降低紋波電流損耗?

時間:2025-03-20 13:15:52 作者:合通泰 點擊:

光伏逆變器作為光伏發電系統的核心部件,其性能直接影響著整個系統的效率和可靠性。其中,紋波電流作為逆變器中一種不可避免的交流分量,會產生額外的損耗,降低效率,甚至影響元件壽命。因此,有效降低光伏逆變器中的紋波電流損耗至關重要。以下是一些降低紋波電流損耗的綜合方案,需要從多個維度進行考慮和優化:

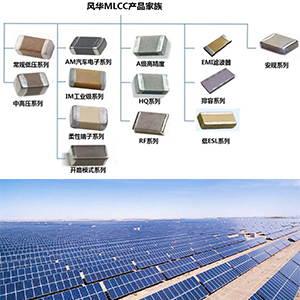

光伏與電容



1. 電容優化:精細化電容選擇與配置

電容在抑制紋波電流方面起著關鍵作用。要降低紋波電流損耗,需要對電容進行精細化的選擇和配置:

與采用單顆大電容相比,并聯多顆小電容可以有效地降低等效串聯電阻 (ESR) 和等效串聯電感 (ESL),從而降低紋波電流在電容上產生的損耗,并提高電容的散熱性能。



選擇具有低ESR值的電容是直接降低紋波電流損耗的有效方法。ESR越低,電容在充放電過程中產生的熱量越少,效率越高。針對不同應用場景和功率等級,選擇合適的電容材質和封裝形式,例如陶瓷電容、薄膜電容等。



2. 電路改進:創新電路拓?fù)渑c功率轉移技術

改進電路拓?fù)浣Y(jié)構,引入輔助電路,并采用脈動功率轉移技術,可以從根本上優化紋波電流的產生和傳輸路徑:

通過引入輔助電路,例如有源濾波器或鉗位電路,可以將紋波電流旁路到其他元件,從而降低紋波電流在關鍵元件上的損耗。采用脈動功率轉移技術,例如交錯并聯結構、多電平結構等,可以將紋波電流分散到多個功率器件上,降低單個器件的紋波電流應力,從而降低總體的紋波電流損耗。采用先進的控制算法,例如諧波抑制算法、預測控制算法等,可以精確地控制逆變器的輸出電流,降低諧波含量,從而減少紋波電流的產生。



3. 濾波散熱:高效濾波與優化散熱設計

有效地濾除紋波電流,并優化散熱設計,可以將紋波電流損耗帶來的負面影響降到最低:

在逆變器的輸出端串聯電感,可以有效地濾除高頻紋波電流,提高輸出電流的質量。電感的設計需要根據具體的應用場景和紋波電流頻率進行優化,以達到最佳的濾波效果。



紋波電流在功率器件和電容上產生的熱量是導致?lián)p耗的重要原因。因此,需要對逆變器的散熱系統進行優化設計,例如采用高效的散熱器、風冷或水冷等方式,保證關鍵元件的溫度在安全范圍內,從而降低損耗,提高效率。



4. 無電解電容:探索薄膜電容替代方案與創新拓?fù)?/p>

傳統的電解電容具有壽命短、ESR高等缺點,因此,探索使用薄膜電容替代電解電容,并優化電路拓?fù)浣Y(jié)構,可以顯著提高逆變器的壽命和效率:

薄膜電容具有壽命長、ESR低、耐高溫等優點,可以作為電解電容的替代方案。然而,薄膜電容的體積相對較大,因此需要對電路拓?fù)浣Y(jié)構進行優化設計,以減少薄膜電容的使用量。



采用創新的電路拓?fù)浣Y(jié)構,例如無電解電容拓?fù)洌梢杂行У販p少電容的使用量,并降低紋波電流的產生。



5. 仿真驗證:確保設計滿足性能指標

在設計過程中,需要進行全面的仿真驗證,確保設計的方案滿足性能指標:

通過仿真軟件,可以模擬逆變器在不同工作條件下的溫升和紋波電流分布,從而評估設計的可行性和安全性。需要確保關鍵元件的溫度和紋波電流裕量滿足設計要求。



降低光伏逆變器紋波電流損耗是一個復雜的系統工程,需要綜合考慮電容選型、電路設計、控制算法及散熱優化等多個方面。通過上述方案的綜合應用,可以有效地降低紋波電流損耗,提高光伏逆變器的效率和可靠性,從而降低光伏發電的成本,提高光伏發電的競爭力。未來,隨著技術的不斷發展,更高效、更可靠的紋波電流抑制方案將不斷涌現,為光伏發電的發展注入新的動力。
